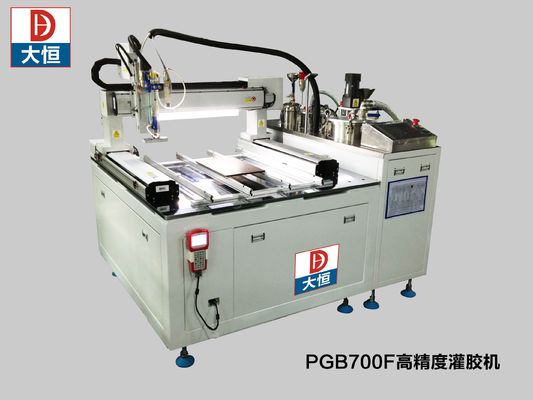

Maszyna do dystrybucji PU PGB-700 z szybką prędkością dystrybucji

Maszyna do dystrybucji PU PGB-700 z szybką prędkością dystrybucji

I.Opis maszyny i zasada działania

Automatyczna maszyna do mieszania kleju jest głównie używana do składowania kleju z dwóch składników (( Epoxy / Silicone / PU, itp), automatycznego pomiaru i mieszania stosunku kleju. Klej jest przechowywany w dwóch beczkach oddzielnie,zgodnie z stosunkiem masy kleju i zapotrzebowaniem na objętość automatyczne pomiar przez dwa zestawy pomp precyzyjnych, podawanie do urządzenia mieszania, w którym w pełni miesza się, a następnie gotowanie/rozdawanie pożądanych produktów.

II.Główna funkcja:

1Automatyczne pomiar i mieszanie

2.Ręczne klejenie

3.Automatyczny alarm za brak materiału lub pełny materiał

4.Współczynnik klejów i ich ilość regulowane

5.Oczyszczanie samochodów

6Zbiornik kleju Odpalanie próżniowe (nieobowiązkowe)

7.Węże kleju, pompa pomiarowa, rurka kleju mogą być podgrzewane (opcjonalnie)

Zwiększ swoje możliwości produkcyjne dzięki naszemu najnowocześniejszemu 2-częściowemu automatycznemu sprzętowi do podawania klejnotów, w tym naszemu automatycznemu sprzętowi do podawania epoksydu,wyprodukowane w celu spełnienia najbardziej rygorystycznych normW sercu naszej oferty leży 2-częściowy silikonowy system pomiaru, mieszania i dystrybucji, zaprojektowany do bezbłędnego pomiaru, mieszania i dystrybucji różnych materiałów z dwóch komponentów,z związków do gotowania do klejów.

Dzięki zaawansowanej technologii pomp dwusylindrowych, każdy komponent jest precyzyjnie mierzony z dostosowalną precyzją za pośrednictwem intuicyjnego panelu sterowania.Ten panel pozwala na bezproblemowe dostosowanie stosunków mieszania, stawki i ilości podawania, zapewniając spójne i bezbłędne operacje dystrybucji.ochrona integralności procesuProstota łączy się z wszechstronnością w naszym etosie projektowania.

Nasze maszyny mają modułową konstrukcję, umożliwiającą bezproblemową konfigurację i konserwację.Każda maszyna jest wyposażona w zbiorniki odpowiednich rozmiarów i węże rozdające o optymalnej długościOpcjonalne funkcje zbiornika, w tym mieszanie, ogrzewanie i suszenie, spełniają wymagania nawet najbardziej wymagających zastosowań, takich jak poliuretany wrażliwe na wilgoć.

Materiał płynie bezproblemowo z zintegrowanych zbiorników napędzanych grawitacją przez precyzyjne pompy biegów, gwarantujące dokładne pomiarzenie przed transportem przez elastyczne węże do głowicy rozdającej.Standardowe w branży dyszki statyczne do mieszania lub mechanizmy dynamiczne do mieszania zapewniają jednolite mieszanie, w wyniku czego powstaje mieszanina bez bąbelków o niezrównanej konsystencji.

Niezależnie od tego, czy jest on samodzielnie obsługiwany, czy w pełni zintegrowany z systemami automatycznymi, nasz system pomiaru, mieszania i dystrybucji zapewnia niezrównane osiągi.Aktywuje się bez wysiłku za pomocą przełącznika końcówki palca lub pedału stopy, zapewnia spójne wydawanie i precyzyjne umieszczanie, umożliwiając z ufnością usprawnienie procesów produkcyjnych.

Od silikonów po poliuretany i epoksydy, nasz system obejmuje szeroki zakres materiałów, umożliwiając łatwe i wydajne wykorzystanie różnych zastosowań.

FeWymagania:

1Automatyczne pomiar i mieszanie, układ sterowania PLC na ekranie dotykowym, angielski interfejs operacyjny umożliwiają łatwe ustawienie parametrów;
2. Duży ekran LCD wyświetla różne dane przetwarzania;
3Łatwe programowanie kropek, pasów, łuków, łuków i wzorów na różnych płaszczyznach;
4- można ustawić prędkość i czas klejania;
5. plik CAD można importować i zamieniać w wzory rozdające i pobierać za pośrednictwem USB; (funkcja opcjonalna)
6. stosunek mieszania 1:1-1:10 i objętość kleju można ustawić i regulować według rzeczywistych potrzeb. Dynamiczne mieszanie zapewnia zmieszanie dwóch składników kleju do całkowicie jednorodnej konsystencji;
7. jednoczesne pomiar, mieszanie i klejenie;
8. Dwa zbiorniki trzymają klej A i klej B oddzielnie;
9. czujnik poziomu płynu, funkcja alarmowa;
10. Funkcja mieszania zbiornika i odpieniania próżniowego jest opcjonalna;
11. Auto czyszczenie; Tryb czyszczenia może być ręczny lub automatyczny, tryb ręczny po prostu usunąć rurkę mieszania następnie namoczyć w środku czyszczącym, po 10 min wyjąć i oczyścić sprężonym powietrzem,Tryb automatyczny wystarczy uruchomić przełącznik czyszczenia na ekranie dotykowym w ciągu 1 minuty, aby zakończyć;
12. funkcja ogrzewania zbiornika kleju/pompy pomiarowej/rury kleju (opcjonalna);
13. Kontrolowanie próżni zapobiega kropleniu cienkiej cieczy;
14Unikalny system sterowania, który nie będzie pod wpływem czynnika ciśnienia powietrza, zapewnia optymalną wydajność podawania;
15. Oś XYZ może być zaprogramowana do rozprowadzania kleju wzdłuż pożądanych wzorów.


Obszar zastosowania:

1Produkty elektryczne: Części elektroniczne, układy scalone, pasty lutowej do płyt obwodowych, zabezpieczenie przed pyłem i wilgocią, ekran LCD z ciekłymi kryształami, głośniki, słuchawki, dźwięk, LED,soczewka optyczna, transformatory SMD, przekaźniki.
2Produkty komunikacyjne: klawiatury, łączenie obudowy telefonów komórkowych, radio, telefon, komputery, MP4, zabawki elektroniczne, łączenie podwozia, przełączniki, złącza, kable z wtyczką.

I.Opis maszyny i zasada działania

Automatyczna maszyna do mieszania kleju jest głównie używana do składowania kleju z dwóch składników (( Epoxy / Silicone / PU, itp), automatycznego pomiaru i mieszania stosunku kleju. Klej jest przechowywany w dwóch beczkach oddzielnie,zgodnie z stosunkiem masy kleju i zapotrzebowaniem na objętość automatyczne pomiar przez dwa zestawy pomp precyzyjnych, podawanie do urządzenia mieszania, całkowite mieszanie, a następnie gotowanie/rozdawanie pożądanych produktów.

II.Główna funkcja:

1Automatyczne pomiar i mieszanie

2.Ręczne klejenie

3.Automatyczny alarm za brak materiału lub pełny materiał

4.Współczynnik klejów i ich ilość regulowane

5.Oczyszczanie samochodów

6Zbiornik kleju Odpalanie próżniowe (nieobowiązkowe)

7.Węże kleju, pompa pomiarowa, rurka kleju mogą być podgrzewane (opcjonalnie)

III.Specifikacja:

Szczegóły o zapotrzebowaniu maszyny:

Technologia dystrybucji płynów Daheng może obsłużyćPoliuretany 1- i 2-komponentowe, epoksydy, akryle, silikony, materiały do utwardzania temperatury, wilgotności i promieniowania UV.

Mogą one być niskiej lub wysokiej lepkości, wypełnione lub niewypełnione, a nawet o wysokiej abracji poprzez nakładanie, rozdawanie, wiązanie, dozowanie, upuśnięcie, opryskiwanie, wrzucanie itp.

Materiał stosowany:

1K i 2-komponentowe poliuretany, epoksydy, akryly, silikony, materiały do utwardzania temperatury, wilgotności i promieniowania UV.,Silikony 2K, żywica epoksydowa 2K, dwukomponentny PU, Ployerster, poliuretany, materiały UV i tak dalej.

IVZastosowanie:

W zastosowaniach podwójne wkłady są niepraktyczne ze względu na duże ilości używanych.Następnie klej jest rozprowadzany przez końcówki dysz mieszanki adynamicznych / statycznych.

D&H podwójne cylindrowe pompy tłokowe, pompy zębatkowe i pompy śrubkowe do pomiaru i mieszania jest idealny do niskich średnich i wyższych lepkości epoksydowych, silikonów,Polyuretanów w celu osiągnięcia średniej i wysokiej produkcji.

Dwukrotne cylindrowe pompy tłokowe ̇ konstrukcja pomiarowa i mieszania jest preferowana dla klejnotów o niższej lepkości i jest stosowana w w pełni zautomatyzowanych środowiskach produkcji wysokiej jakości.

Wprowadzenie do systemu:

1Tryb pracy: sterowany przez moduł PLC i ekran dotykowy MCGS.

2Wysokiej precyzji zawór: wysoka prędkość, klej od czystego, bez wyciągania kleju, bez upadku.

3Pompy do pomiaru rdzenia specjalnie zaprojektowane dla różnych materiałów o niskiej do wysokiej lepkości.

4. Mieszanie kleju A i B równomiernie; ani więcej, ani mniej dla środka B.

Zasada działania:

Materiały złożone A i B są przechowywane w dwóch zbiornikach oddzielnie.odprowadzanie materiału oddzielnie z zbiornika A i BPłyn A i B mieszają się ze sobą w rurze mikseru i rozdawane zgodnie z programowalnymi danymi.

Technologia systemu zbiornika:

1Płytka pod ciśnieniem podciśnieniowym z nierdzewnym panelem, która może wytrzymać ujemne ciśnienie z wnętrza zbiornika.

2Zbiornik z mechaniczną mieszarką, która zapobiega osadzaniu się kleju i utrzymuje materiał do garnki w stałej temperaturze.3 Zbiornik z czujnikami płynu na górze/wysoko/niżko, które zapewniają alarmowe ostrzeżenie, gdy płyn przekracza lub obniża poziom ustawienia..

4 Zbiornik z odgazowaniem próżniowym (czas odgazowania może być ustawiony za pomocą ekranu dotykowego), dzięki czemu materiał może być ponownie podawany przez próżniowe ujemne ciśnienie.

5 Zbiornik z zaworem kulkowym uwalniającym ciśnienie; na dnie zbiornika zarezerwowany złącze zwrotnego przepływu i zawor kulkowy zamknięcia rzeki.

6 Zbiornik z podgrzewaczem, który może podgrzać materiały, aby zapewnić dobrą przepływność.

7 Zbiornik z sztucznym jamem karmiącym, do którego można dodać klejek ręcznie.

8 Zbiornik z suszarką krzemionową, która może zapobiec krystalizacji materiału, zwłaszcza PU.

Samoczyszczenie:

Zwróć zawór kulkowy do pozycji płynnej;

B) Przełącznik czyszczący wskazuje na "powietrze" i wykorzystuje sprężone powietrze do wyładowania większości mieszaniny w rurze mieszanej;

C) Przełącznik czyszczący wskazuje na "płyn". Jeśli istnieje silnik dynamicznego mieszania, włącz silnik dynamicznego mieszania przed wymianą przełącznika czystego;

D) Po czyszczeniu przełącznik czyszczący wskazuje na "powietrze" i używa sprężonego powietrza do oczyszczania płynu czyszczącego w rurze mieszanej;

E) Po zakończeniu czyszczenia przełącznik wskazuje na środkową pozycję.

Pozostałe przypadki:

1.Potting&Encapsulation &Casting:składniki elektroniczne, płyta PCB, kondensator, źródło zasilania, transformator, cewka zapłonowa, czujnik odwrotny, płyta obwodowa, filtry,części podwodne, balast elektroniczny,części lotnicze,Części lotnicze.....

2.Wydzielanie i dawkowanie:Paska LED, lampa LED, żarówka LED, aluminium, ekran LED, moduł wyświetlania, części medyczne, wypełnienie płynu medycznego...

3.Związki i domy: ekran LCD, łączenie LOCA, plastik ABS, różnego rodzaju naklejki, odznaki, łańcuchy do kluczy, pamiątki, sztuka, rama fotograficzna i inne grafiki artystyczne....

Nasze rozwiązania maszynowe odpowiednie dla wszystkich rodzajów epoksydowych, pu, płynów epoksydowych do różnych zastosowań, wszelkie produkty przemysłowe, które muszą stosować płynów mogą korzystać z naszej maszyny, aby uzyskać dobrą wydajność..

Dwa pytania przed zakupem:

1- Jakiego rodzaju klej używasz?

A) Jednokomponentny lub dwukomponentny (klej A&B);

B) Jaki jest stosunek AB jeśli jest dwuczęściowy?

C) Jaka jest lepkość i gęstość składowych a i b oddzielnie?

D) Jak długo zaczyna się utwardzać i jaki jest czas całkowitego utwardzania?

E) Jaki jest opakowanie kleju.

2Jakie są wymagania technologiczne procesu podawania?

A) Jaka jest dokładność kleju dla każdego produktu?

B) Jaki jest cel klejania? wypełnienie, uszczelnienie, pasta, izolacja, odporność na wilgoć?

C) Jak przykleić produkt?

Częste pytania

1.Czy oferujecie usługi zagraniczne?

Nie mamy zagranicznego centrum serwisowego, ale możemy zaoferować usługi zagraniczne, jeśli klient tego wymaga, inżynier oferuje usługi twarzą w twarz.

2.Jak działa wasza fabryka w zakresie kontroli jakości?

Zapewniamy 1 roczną gwarancję na główną część, oferujemy również części zamienne na zapasowe.
Proszę sprawdzić szczegóły z inżynierem sprzedaży.

3.Jakie są warunki płatności?

Zazwyczaj 30% zaliczki T/T i zapłata salda przed dostawą.

4.Jesteś fabryką czy firmą handlową?

Jesteśmy fabryką z certyfikatem SGS i ponad 20 patentami, i współpracujemy z różnymi klientami z około 60 krajów od ponad 18 lat.

Szkolenie personelu

Sprzedawca jest odpowiedzialny za szkolenia maszyny, w tym montaż, debugowanie,Zapewniam klientom, że mogą w pełni wykorzystać umiejętności obsługi i dobrze rozpoznać obsługę maszyny..

Usługa utrzymania

2Sprzedawca zapewnia okres gwarancji jednego roku i wspiera bezpłatną obsługę utrzymania podczas gwarancji.

2.2 W przypadku gdy części maszyny ulegną uszkodzeniu w ramach gwarancji z powodu czynników niezwiązanych z sztucznymi czynnikami, wysyłamy Ci część zastępczą za darmo, kupujący płaci za przesyłkę.Zawór podwójny płyn powinien być kupiony po cenie kosztowej.

2.3Jeśli części maszyny ulegną uszkodzeniu po upływie okresu gwarancji, wymiana części powinna zostać pokryta przez kupującego.

Powszechne problemy i rozwiązania:

Najczęstszą wadą z dystrybutorem kleju jest zawór.

1- Rozdajnik kleju zawsze spada.

Przyczyną mogą być niskie stężenie kleju, duże ciśnienie powietrza lub duża średnica igieł.

Wąskie igły wpłyną na przepływ płynu i powodują przeciwciśnienie.Zbyt wąskie igły będą wpływać na odprowadzanie powietrza, gdy zawór zaczyna działać, ale można ją rozwiązać, jeśli zmieni się odpowiednie igły.W celu uniknięcia spadania powietrza po zamknięciu zaworu lepiej jest przedtem odprowadzać odpływ powietrza lub używać kleju bez pianki lub odwietrzania..

2.Nie równomierne rozprowadzanie kleju

Problem powstaje głównie z powodu napięcia zbiornika przepływu magazynowego lub ciśnienia powietrza nie jest stabilny.

Stół regulacyjny ciśnienia wejściowego powinien być ustawiony na 10-15 psi niżej niż fabryczne ciśnienie minimalne. Ciśnienie w zbiorniku ciśnienia powinno być ustawione wyżej niż średnie ciśnienie stołu regulacyjnego.Należy unikać stosowania ciśnienia niższego niż średnie ciśnienie tabeli regulacyjnej..

Ciśnienie kontrolne zaworu gumowego co najmniej wyższe niż 60 psi do zapewnienia równomiernego kleju.

Musimy sprawdzić prędkość wyjścia kleju. Jeśli czas jest mniejszy niż 15/1000s, prędkość wyjścia będzie dłuższa, rozdawanie kleju będzie bardziej stabilne.

3.Powolna prędkość przepływu

Trzeba zmienić rurę z 1/4 na 3/8 jeśli prędkość przepływu jest zbyt wolna.

Im krótsza, tym lepiej.

4- Powietrze w płynie.

Nadmierne ciśnienie płynu i krótki czas otwierania zaworu mogą prowadzić do infiltracji płynu powietrza.

5. natychmiastowe klej (szybkie klej) blokowanie w złączach zaworu i rurociągach.

Ten problem jest spowodowany przez dużą wilgotność i recykling kleju natychmiastowego.Upewnij się, że powietrze jest suche i dodaj filtr pomiędzy ciśnieniem powietrza w zakładzie a zaworem..

6.Klej UV (klej utwardzający UV)

Używaj czarnej rury.

Nie dodawaj nowego kleju UV do starego kleju UV w zbiorniku ciśnieniowym.przed wlewaniem nowego kleju UV do zbiornika ciśnieniowego, ponieważ po pewnym czasie klej UV wytworzy bąbelki i spowoduje nierównomierne rozprowadzanie kleju..

7- Igły.

Zazwyczaj może to spowodować problem z powietrzem, jeśli igła jest mniejsza niż NO.20.

8. czyszczenie epoksydowe

Najlepiej użyć butli metybenzen-toluenu do samoczyszczenia raz na zmianę.

Wprowadzenie Guangzhou Daheng Automation Equipment Co., Ltd.

D&H jest firmą, która posiada własną technologię podstawową i dostarcza profesjonalne rozwiązania do kontroli kleju w branży.

W 2006 r. opracowaliśmy patentowaną pompę "dwucylindrowy tłok", z powodzeniem wprowadzoną na rynek maszynę do wydawania kleju z takim typem pompy.Ten projekt patentowy staje się sercem nowej generacji urządzeń pomiarowychNowa konstrukcja prowadzi urządzenie sterujące płynem w kierunku wysokiej wypełnienia, wysokiej precyzji, wysokiej krystalizacji, wysokiej prędkości wyjścia i linii produkcyjnej.

W 2015 r. opracowaliśmy podstawowy patent - "Inteligent Gluing", pierwszy na świecie inteligentny rozdajnik kleju, który został wprowadzony na rynek.komunikacja,dostateczne sterowanie i samozarządzanie;przyspieszenie rozwoju inteligentnego sprzętu i inteligentnej fabryki.

Z ponad 20 patentami nasze maszyny są szeroko stosowane w przemyśle, jak LED, oświetlenie, samochody, elektronika, zasilanie, kondensator, transformator, obwód...

Jedziemy do Guangzhou w Chinach.

, zbudowaliśmy oddziały w Shenzhen, Peking, Szanghaju, Xiamen, Chongqing, Zhongshan...; Współpracowaliśmy również z klientami z ponad 30 krajów takich jak Niemcy, USA, Korea Południowa, Rosja, Indie...Stajemy się ładunkiem wśród naszych konkurentów w branży.

Wierzymy w to, że sukces wynika z szczegółów, a innowacje zwiększają przyszłość.utrzymywanie poprawy i uczynienie nas bardziej doskonałymi.

Szukamy agentów i partnerów współpracujących z różnych krajów,mamy nadzieję, że razem z wami, zapewnić najlepsze rozwiązania kontroli klejnotów dla klientów na świecie.

Przesyłka i dostawa:

W pakowaniu w standardowych pudełkach z poliwolca eksportowego
