Ta maszyna służy do rozprowadzania żywicy AB PU na powierzchni filtra powietrza panela.

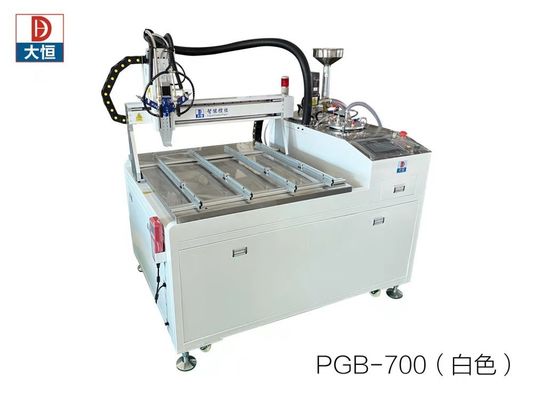

Obraz maszynowy
Składa się z:
1. wiaderko: zbiornik z trójwarstwową strukturą z trójwarstwową strukturą z funkcjami mieszania i automatycznego utrzymywania stałej temperatury.
2. pompa:pompa o niskiej prędkości i wysokiej dokładności z precyzyjnymi urządzeniami sterowania i wyświetlania.
3Dźwignia:Wyposażone w automatyczne trzy pozycje przełączania, które obejmuje wlewanie, odwrócenie przepływu i spłukiwanie, bez żadnego przesuwania lub opóźnienia.Dźwignia pneumatycznie wychyla się po pracy wylewu, a następnie automatyczny przebieg spłukiwania rozpoczyna się poprzez sterowanie programem.
4- Stolik roboczy: zestaw matrycy umieszczany jest na samorządowym stoliku roboczym, a następnie automatycznie wlewa się okrągłe lub kwadratowe opakowania uszczelniające lub opakowania uszczelniające o specjalnej postaci.
5Kontrola: Temperatura, ciśnienie i zakres nalewania byłyby wyświetlane cyfrowo, a sterowane automatycznie.stolik pracy jest obsługiwany zgodnie z wymaganiami wyświetlanymi na ekranie komputera.
Specyfikacja:
1Ogólna moc: 5~15g/s współczynnik mieszanki projektowej: A: B=100: 25~35
2Automatyczny rozmiar przesuwania na dyszy po uruchomieniu: 450 mm
3. Maksymalny rozmiar na automatycznym ładowaniu kwadrycznym: 400 × 300 ((L × W)
4Maksymalny rozmiar na okrągłym ładowaniu automatycznym: Φ350 mm
5Prędkość jazdy: 2-10 m/min
6Całkowita moc: 8 kW
7Zasilanie: 380V/50Hz
8Maszyna: 1000 kg
9Rozmiar maszyny: 1500*2000*2100mm
Charakterystyka:
1.Wykryte cyfrowo urządzenie pomiarowe sterowane programem elektronicznym.
2Stabilne i dokładne pomiary samokontroli stałej temperatury.
3.Oryginalna konstrukcja na wiadro, krok mniej regulacji mieszanie.
4Nowy projekt na nosie, precyzyjna struktura odwracająca przepływ.
5.Maszyna zaprojektowana z kwadratowym obracającym się stołem roboczym o osi XY, który może nie tylko wlewać kwadratowy zestaw uszczelniający, ale także okrągły i specjalny zestaw uszczelniający.
Zastosowanie:
Używany jest głównie do wlewania PU do filtracji powietrza samochodowego i filtracji przemysłu.
Zakres pracy XYZ | 2250 mm × 1250 mm × 600 mm |
prędkość przemieszczenia | 200 mm/s |
Dokładność przesunięcia | ±0,1 mm |
Wskaźnik mieszania | 1:1 -- 10:1 |
Prędkość wyjścia | 3 g/s -- 40 g/s |
Dokładność mieszania | ≤ 2% |
Pamięć programowa | 99 sztuk |
Tryb działania | Wykonanie ręczne/automatyczne |
System sterowania | PLC/pompa śrubowa/pompa biegów |
System sterowania | Ekran dotykowy |
Jednostka zasilania płynami | Samoczyszczenie (dla części mieszaniny) |
Mieszanie statyczne | |
Zbiornik | zbiornik z nierdzewnym(25L/10L) |
Czujnik poziomu płynu(wysoki poziom płynu/niżki poziom płynu) | |
Gazy odprowadzane pod próżnią(4 l/s)/Automatyczne podawanie | |
Zbiornik/klej podgrzewany stale (temperatura pomieszczenia regulowana do 80°C) | |
Mieszanie zbiornika | |
Filtr typu Y | |
Wymiar zewnętrzny | 2792x2950x1359(±200 mm)mm |
Nie, nie, nie. | Opis | Ilość | Uwaga |
1 | Rurka mieszania statycznego MS13-32 | 20 sztuk | Wykorzystane(standardowy) |
2 | Części uszczelniające zaworów | 3 zestawy | część szybko zużywająca się |
3 | Łatwe narzędzie do instalacji | 1 zestaw | Narzędzie |
4 | Podręcznik obsługi | 1 proc. |
